类别：四路视频防雷器
全国咨询服务热线:189 2937 5753

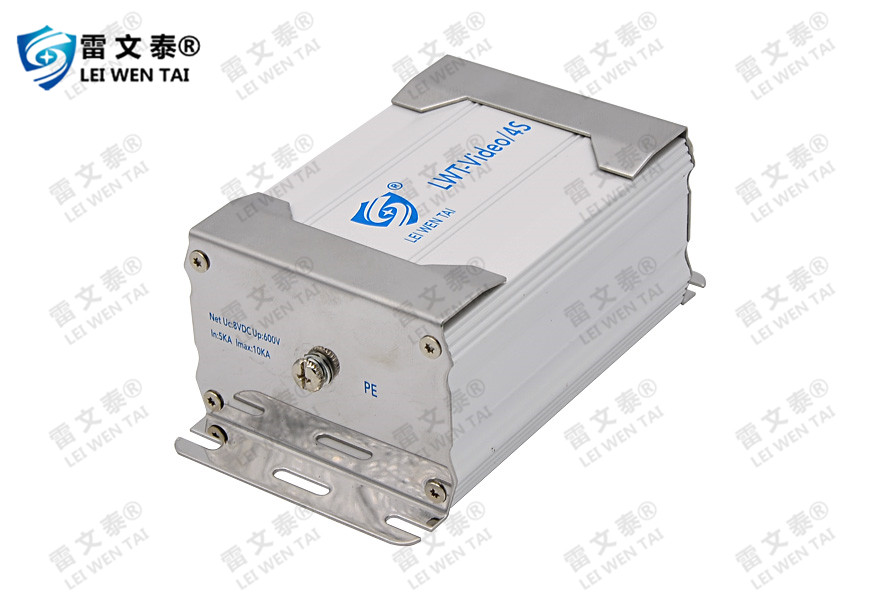

四路视频监控摄像机防雷器LWT-Video-4S依据IEC.GB标准设计和生产。采用多级保护电路，选用最新高速浪涌保护器件，反应速度快，输出残压低，传输性能优越。接口采用标准BNC接口，单路集成设计，电路互不干扰，适用于0-10MHz，插入损耗小，产品采用复合对称电路，共模，差模全保护，选用铝合金外壳、密封性好，具有防尘、防腐蚀功能，串联方式连接安装，抑线路上的高压脉冲，保护后端设备免受雷电、浪涌的损害。
1.四路视频监控摄像机防雷器LWT-Video-4S功能特点
适用于楼宇、社区的视频监控系统的多路视频信号需要集中处理控制的情况下，对视频信号进行过电压防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏；集中一体化使该设备便于安装和节省安装空间，同时该设备具有多级保护、通流容量大、限制电压低、响应时间快、插入损耗小等优点。
2.四路视频监控摄像机防雷器LWT-Video-4S使用环境
温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa.
3.四路视频监控摄像机防雷器LWT-Video-4S工作原理
浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。
|
型号 |
LWT-Video-4S |
|
SPD端口 |
二端口 串联型 |
|
外壳防护等级 |
IP20 |
|
最大持续运行电压Uc |
8V |
|
标称放电电流:In (8/20) |
5KA |
|
最大放电电流Imax(8/20) |
10KA |
|
保护水平:Up (X-X) |
18V |
|
保护水平:Up (X-C) |
600V |
|
额定负载电流 |
0.8A |
|
传输特性 |
10MHz |
|
插入损耗 |
0.5dB |
|
匹配阻抗 |
75Ω |
|
工作温度范围 |
-40℃…+85℃ |
|
空气相对湿度 |
<90% |
|
接口形式 |
BNC |
|
外壳材料 |
铝合金外壳 |
|
外观尺寸 |
132*75*52mm |
