小型网络电源二合一防雷器类别：小型网络电源二合一防雷器
全国咨询服务热线:189 2937 5753

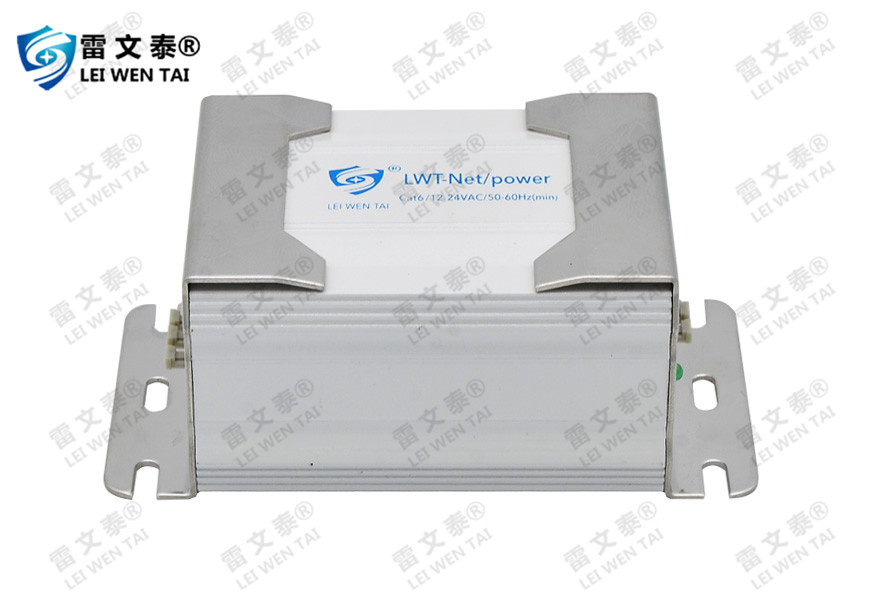

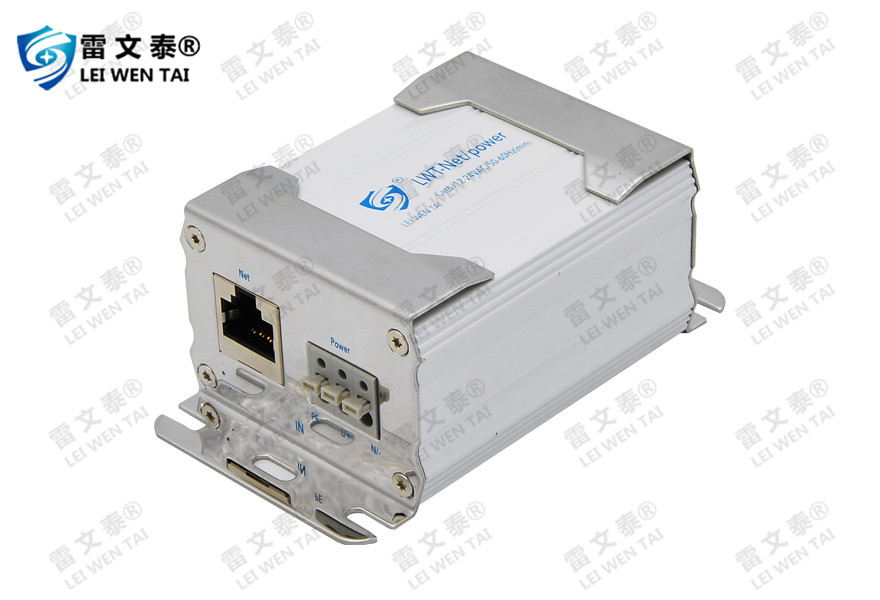

迷你型24V千兆网络二合一防雷器LWT-Net-Power(min)12-24V是专业防雷器生产厂家又一款经过国家安全认证的防雷器产品。Net/power系列网络摄像机多功能电涌保护器依据IEC、GB标准设计和制造。Net/powe适用于交直供电，浪涌保护器系列采用多级保护电路,选用最新高速浪涌保护器件,反应速度快,输出残压低,传输性能优越。接口采用标准RJ45接口,单路集成设计使用方便,适用于1000M网络信号线路,产品采用复合对称电路，共模，差模全保护，选用铝合金外壳、密封性好,具有防尘、防腐蚀功能,串联方式连接安装, 抑线路上的高压脉冲,保护后端设备免受雷电、浪涌的损害。迷你小型网络二合一防雷器。
迷你型24V千兆网络二合一防雷器功能特点：
1、最大通流容量：20KA(8/20μS)，电源线路采用两级复合平衡最安全线路，交流可以不分零/火线，零/火线随便接(直流需分正负极），差模(线对线)、共模(线对地)全模保护，残压低，特别适合室外设备，受雷击能量大，对残压值要求比较严酷的安装场所。
2、网络线路内部同样采用两级串联式复合型保护，差模(线对线)、共模(线对地)全模保护，残压低，使用寿命长；
3、能有效防止电源、网络等线路间电位差瞬时增大而造成的设备损坏；
4、采用集成化结构、在符合相关参数的情况下体积做到最小，不占空间;
5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；
迷你型24V千兆网络二合一防雷器安装方法：

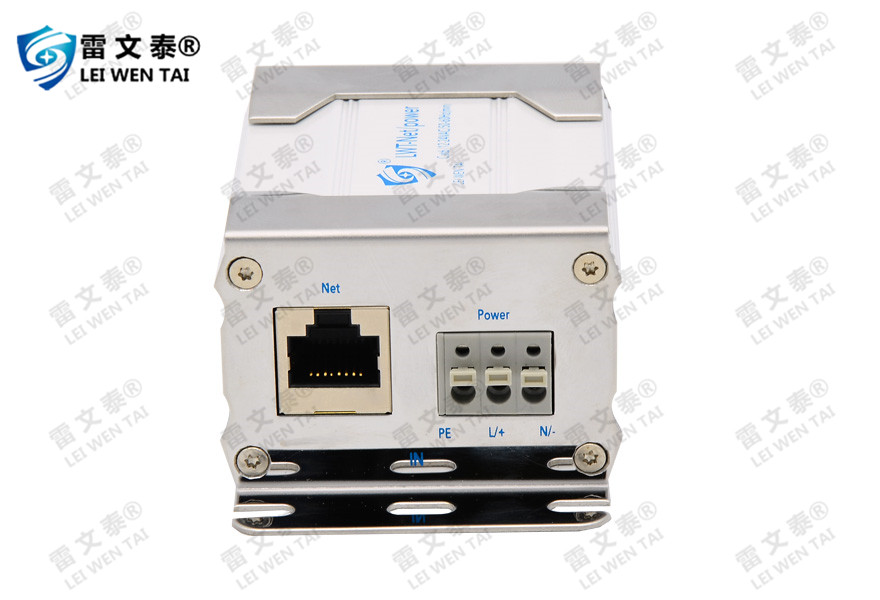

1、防雷器串联安装在被保护设备端口前（“INPUT”标识端接入线路，“OUTPUT”标识端与被保护摄像机相连接）,PE端子接防雷地网。
2、线路端子接法（电源部分）：
交流电源：两端分别对应接“L1-L1”“L2-L2”,不分零火线；
直流电源：两端分别对应接“L1-L1”“L2-L2”,直流分正负极，正极接L1,负极接L2,且勿接错。
3、RJ45网络信号线路接法：串联安装，RJ45水晶头直接插接即可。
4、接地线截面应≥4mm2，且尽可能短。安装本防雷产品要求接地电阻小于4欧姆，在接地线及接地电阻合格下防雷性能最优。
|
型号 |
LWT-Net/power Cae6/12-24VAC/50-60HZ |
|
外壳防护等级 |
IP20 |
|
外壳尺寸 |
102*58*40mm |
|
SPD端口 |
二端口、串联型 |
|
电源保护参数 |
|
|
40VAC、50-60HZ |
|
|
额定负载电流IL |
2A |
|
标称放电电流:In (8/20us) |
5KA |
|
最大放电电流Imax (8/20us) |
10KA |
|
保护水平:Up (V) (8/20us) |
120V |
|
保护水平:Up (V) (1.2/50us) |
160V |
|
失效指示 |
当面板上的指示灯熄灭，防雷功能失效 |
|
网络信号性能保护参数 |
|
|
最大持续运行电压Uc |
6VDC |
|
额定负载电流:IL（A） |
0.5A |
|
电压保护水平: Up (X-X) |
45V |
|
标称放电电流:In (8/20us)(X-X) |
100A |
|
标称放电电流:In (8/20us) |
2KA |
|
最大放电电流Imax (8/20us) |
3KA |
|
传输特性 |
1000Mbps |
