防雷器如何选型

文章来源: 雷文泰防雷器人气:101发表时间:2018-01-20 22:01:39

要对防雷器选型首先要彻底了解防雷器的工作原理,再根据它的工作原理了解到所需要的防雷器是用到什么地方的,然后根据自己所了解的防雷器知识选择正确型号的防雷器。下面雷文泰防雷器与大家分享一下防雷器的具体知识和选型常识。

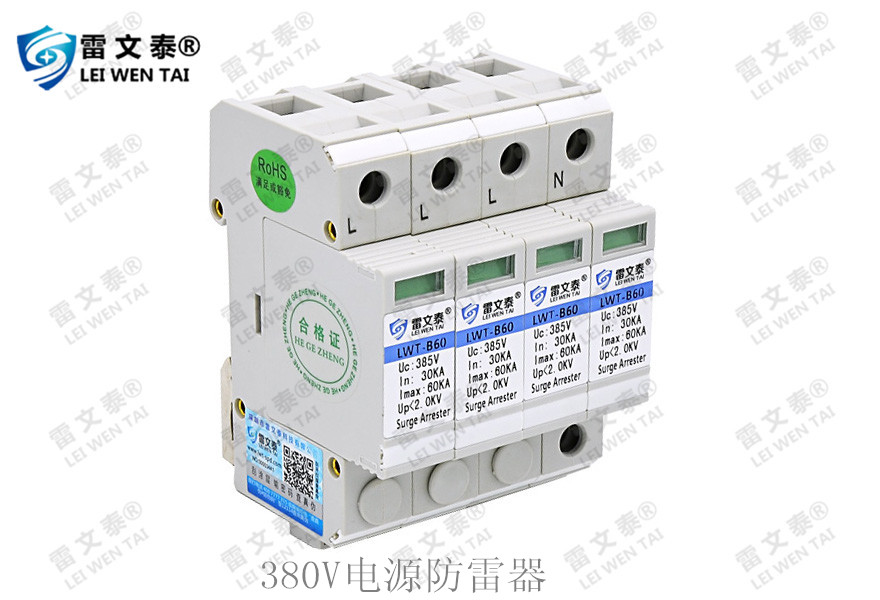

电源防雷器

电源防雷器


一、防雷器的详细知识和选型

防雷器 又称避雷器、浪涌保护器、电涌保护器、过电压保护器等,主要包括电源防雷器和信号防雷器,防雷器是通过现代电学以及其它技术来防止被雷击中的设备的损坏。防雷器中的雷电能量吸收,主要是氧化锌压敏电阻和气体放电管。 基于防雷器的防护想要取得理想的效果,应注重“在合适的地方合理地装设合适的防雷器”,防雷器的型号选择十分重要。

1、进入建筑物的各种设施之间的雷电流分配情况如下:约有50%的雷电流经外部防雷装置泄放入地,另有50%的雷电流将在整个系统的金属物质内进行分配。这个评估模式用于估算在LPAOA 区、LPZOB 区和LPZ1区交界处作等电位连接的防雷器的通流能力和金属导线的规格。该处的雷电流为10/35μs 电流波形。在各金属物质中雷电流的分配情况下:各部分雷电流幅值取决于各分配通道有的阻抗与感抗,分配通道是指可能被分配到雷电流的金属物质,如电力线、信号线、自来水管、金属构架等金属管级及其它接地,一般仅以各自的接地电阻值就可以大致估算。在不能确定的情况下,可以认为接是电阻相等,即各金属管线平均分配电流。

2、在电力线架空引入,并且电力线可能被直击雷击中时,进入建筑物内保护区的雷电流取决于外引线路、防雷器放电支路和用户侧线路的阻抗和感抗。如内外两端阻抗一致,则电力线被分配到一半的直击雷电流。在这种情况下必须采用具有防直击雷功能的防雷器。

3、后续的评估模式用于评估LPZ1区以后防护区交界处的雷电流分配情况。由于用户侧绝缘阻抗远远大于防雷器放电支路与外引线路的阻抗,进入后续防雷区的雷电流将减少,在数值上不需特别估算。一般要求用于后续防雷区的电源防雷器的通流能力在20kA (8/20μs )以下,不需采用大通流能力的防雷器。 后续防雷区防雷器的选择应考虑各级之间的能量分配和电压配合,在许多因素难以确定时,采用串并式电源防雷器是个好的选择。串并式是根据现代雷电防护中许多应用场合、保护范围层次区分等特点提出的概念(相对于传统的并式防雷器而言)。其实质是经能量配合和电压分配的多级放电器与滤波器技术的有效结合。串并式防雷有如下特点:应用广泛。不但可以按常规进行应用,也适合保护区难以区别的场所。感生退耦器件在瞬态过电压下的分压、延迟作用,以帮助实现能量配合。减缓瞬态干扰的上升速率,以实现低残压与长寿命以及极快的响应时间。

4、防雷器的其它参数选择取决于各个被保护物所在防雷区的级别,其工作电压以安装在引电路中所有部件的额定电压为准。串并式防雷器还需注意其额定电流。

5、影响电子线雷电流分配的其它因素:变压器端接地电阻降低将使电子线中分配电流增大。供电线缆的长度的增加将使电力线中分配电流减少,并使几要导线中有平衡的电流分配。过短的电缆长度和过低的中性线阻抗将使电流不平衡,从而引起差模干扰。供电线缆并接多用户将降低有效阻抗,导致分配电流增大,在连成网状的供电状态下,雷临时性流主要流入电力线,这是多数雷损发生在电力线处的原因。

二、防雷器具体如何选型和主要参数

防雷器选型首先要搞清楚防雷器用在什么地方,按照三级防雷保护原理,电源和设备所需要的保护措施被分为三个等级。在总配电柜安装第一级防雷器,选择相对通流容量大的电源防雷器(最大放电电流80KA~160KA视情况而定),然后在下属的区域配电箱处安装第二级电源防雷器(40KA 左右),最后在设备前端安装第三级电源防雷器(10KA-40KA)。

其次是供电系统的类别,建筑物内的供电系统是单相供电还是三相供电,单相供电系统需要选择2P 模块的防雷器,三相系统则需要选择3P 或者4P 模块防雷器。下面是防雷器的几个重要参数:


1、标称电压Un :被保护系统的额定电压,在信息技术系统中此参数表明了应该选用的保护器的类型,它标出交流或直流电压的有效值。


2、最大持续工作电压Uc :能长久施加在保护器的指定端,而不引起保护器特性变化和激活保护元件的最大电压值。

3、标称通流容量In :给保护器施加波形为8/20μs 的标准雷电波冲击10次时,保护器所耐受的最大冲击电流峰值。

4、最大放电电流Imax :给保护器施加波形为8/20μs 的标准雷电波冲击1次时,保护器所耐受的最大冲击电流峰值。

5、电压保护级别Up :保护器在下列测试中的最大值:1KV/μs 斜率的跳火电压;额定放电电流的残压。
