防雷器安装标准要求

文章来源: 雷文泰防雷器人气:345发表时间:2018-02-08 21:58:34

防雷器包括:电源防雷器和信号防雷器,以及天馈防雷器。防雷器也命名为:避雷器,浪涌保护器,电涌保护器,简称SPD。防雷器就是依据现代电学以及其它技术集成、制造的过电压和过电流嵌位设备。但是如果防雷器安装方法不对就不能起到防雷的作用,下面雷文泰防雷器分享一下三种防雷器的安装标准要求。

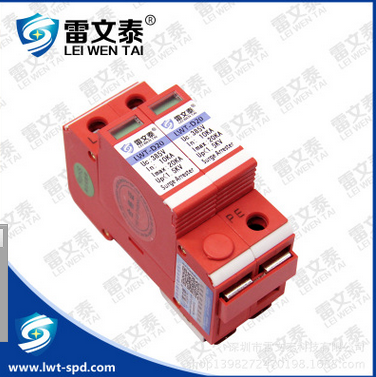

电源防雷器

电源防雷器



一、电源线路防雷器安装标准要求:

1 电源线路的各级防雷器应分别安装在被保护设备电源线路的前端,电源线路防雷器各接线端应分别与配电箱内线路的同名端相线连接。电源线路防雷器的接地端与配电箱的保护接地线(PE)接地端子板连接,配电箱接地端子板应与所处防雷区的等电位接地端子板连接。各级防雷器连接导线应平直,其长度不宜超过0.5m。
2 带有接线端子的电源线路防雷器应采用压接;带有接线柱的防雷器宜采用线鼻子与接线柱连接。

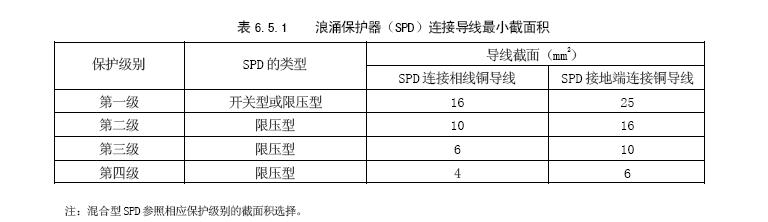

3 电源线路防雷器的连接导线最小截面积宜符合表6 .5.1的规定。

电源线路防雷器线路面积表

电源线路防雷器导线面积



二、天馈线路防雷器安装标准要求


1 天馈线路防雷器应串接于天馈线与被保护设备之间,宜安装在机房内设备附近或机架上,也可以直接连接在设备馈线接口上。
2 天馈线路防雷器的接地端应采用截面积不小于6mm2的铜芯导线就近连接到直击雷非防护区(LPZ0A)或直击雷防护区(LPZ0B)与第一防护区(LPZ1)交界处的等电位接地端子板上。接地线应平直。

三、信号线路防雷器安装标准要求


1 信号线路防雷器应连接在被保护设备的信号端口上。防雷器输出端与被保护设备的端口相连。防雷器也可以安装在机柜内,固定在设备机架上或附近支撑物上。
2 信号线路防雷器接地端宜采用截面积不小于1.5mm2的铜芯导线与设备机房内的局部等电位接地端子板连接。接地线应平直。

四、不论是哪种功能的防雷器安装时都应安装牢固,其位置及布线正确。
