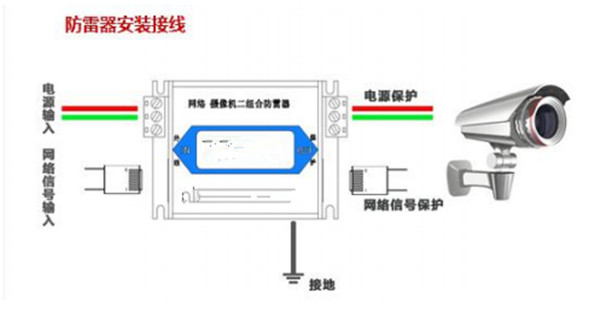

网络二合一防雷器接线

首先就是对通信设备的外部雷击防护。外部防护主要采用避雷针（避雷网、避雷线和避雷带）和接地装置（接地线、地极）来加以防护。其保护原理是：当雷云放电接近地面时，它使地面的电场发生畸变，在避雷针（避雷线）顶部形成局部电场强度畸变，以影响雷电先导入电的发展方向，引导雷电向避雷针（避雷线）放电，再通过接地引下线、接地装置将雷电流引入大地，从而使被保护物免受雷击，这是人们长期实践证明的防直击雷的有效方法。

然而，被动放电式避雷针存在反应速度差、保护的范围小以及导通量小等不足。根据现代通信发展的要求，避雷针应选择提前放电主动式的防雷装置，并且应该从30°、45°、60°等不同角度考虑，以做到对各种雷击的防护，增大保护范围，增加导通量。建筑物的所有外露金属构件（管道）都应与防雷网（避雷线或避雷带）连接良好。

最后是通信设备防雷接地处理，接地系统把雷电流引入大地，从而达到保护设备和人身安全的目的。一般建筑物的接地系统有建筑物地网（与法拉第网相接）、电源地（要求地阻<10Ω）、逻辑地（也称信号地）和防雷地等。通信设备要求交直流工作地、安全保护地、防雷地必须独立时，如果相互之间距离达不到规范的要求，则容易出现地电位反击事故。

因此，各接地系统之间的距离达不到规范要求时，应尽可能使它们连接在一起，如实际情况不允许直接连接，可通过地电位连接，从而保证各类接地点的基准电位是惟一值。为保证系统正常工作，每年在雷雨季节前后或春、秋检修时应定期用精密地阻仪检测地阻值，以确保地阻值始终保持在规定的范围内。
