监控防雷器作用和安装注意事项

文章来源: 雷文泰防雷器人气:494发表时间:2018-03-09 22:21:24

监控防雷器是针对监控信号系统所选用的防雷设备,它的作用是用于视频信号线路的雷电(过电压)防护,它也是浪涌保护器的一种。主要是通过控制、信号、视频三条线路进行分别保护,目前经过这些年的发展监控系统的防雷器大多采用电源监控视频二合一防雷器。

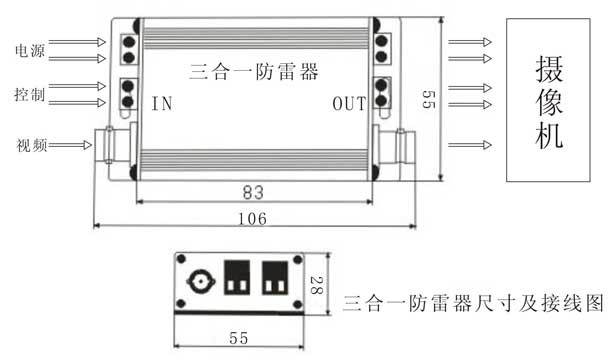

监控三合一防雷器安装图

监控三合一防雷器安装图



监控防雷器是按照监控工程特点设计,既有适用于前端监控点监控二合一防雷器(视频、电源)、三合一防雷器(视频、数据、电源)的多功能一体化防雷器,又有集成多路视频防雷器特别适合后端监控中心。无论前端摄像机、云台、控制器,还是后端硬盘录象机、矩阵、监视器等均为电子或电力设备,对各种诸如雷电、瞬间过电压、静电放电、尖端脉冲等电磁干扰非常敏感,若缺乏有效保护,极易损坏。尤其当监控系统处于多雷区域,高压传输线、杆附近,前端设备高空立杆或安装于空旷地带,传输线缆悬空外挂等情形,更须对设备加以保护。用于监控系统的防雷器通常都是用电源监控二合一防雷器。

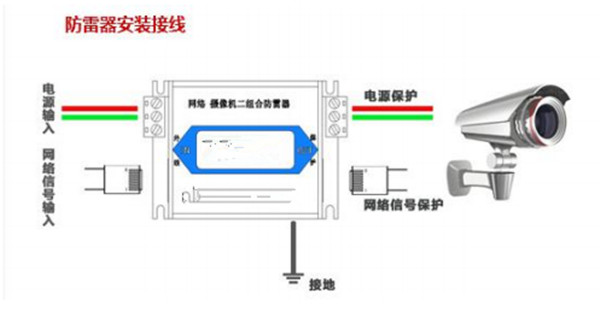

监控视频二合一防雷器安装图

监控二合一防雷器安装图


监控防雷器安装的注意事项

1、将被保护线路串联接入相应的接线端子,必须连接可靠。

2、电源:AC220V(220V PWR)和AC24V(24V PWR)二种工作电源保护。

3、确定电源电压,务必不能接错,否则可能导致设备损坏或起不到保护作用。

4、视频:输入端(IN)与视频信号源相连, 输出端(OUT)与被保护视频设备相连。

5、数据信号:5V数据信号4条,输入端(IN) 与输出端(OUT) , 不得接反。

6、将防雷器接地端必须接入保护地,接地电阻应符合规范要求,接地线截面应≥6mm2,且尽可能短。
此文关键词:监控防雷器
