视频监控设备防雷要点

文章来源: 雷文泰防雷器人气:386发表时间:2018-02-12 21:22:49

现在视频监控设备均属微电子化产品,这些电子设备承受耐过电压的能力非常低,雷击电磁脉冲的入侵和闪电所产生电磁效应都会对视频监控设备造成严重的损坏。特别是雷电成为视频监控设备损坏的一个主要因素。因此做好雷电防护对保护视频监控设备越来越重要,雷文泰防雷器与大家一起对视频监控设备的防雷防护进行探讨。

视频监控防雷器

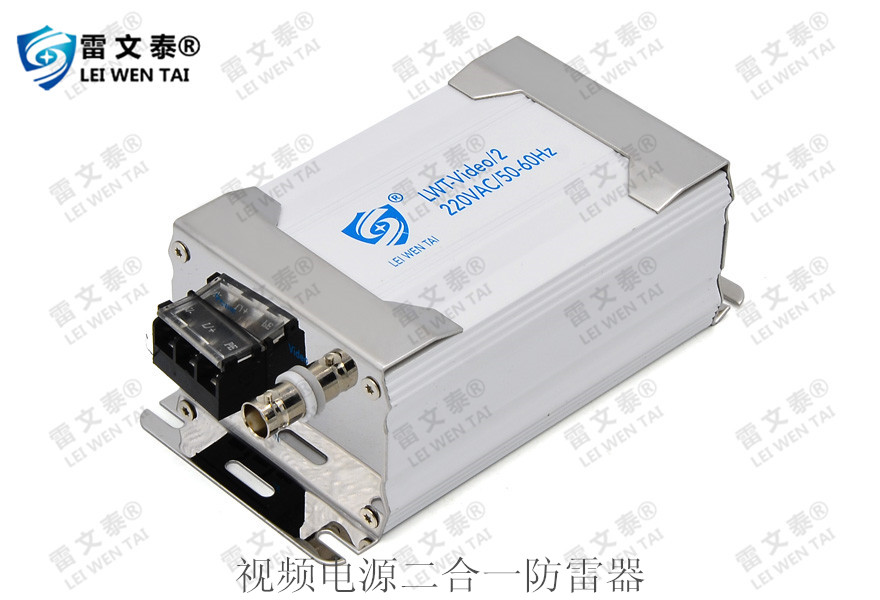

视频监控二合一防雷器


一、视频监控设备接地地网和等电位连接

视频监控设备均应采用良好的防雷接地。其接地宜采用共用接地系统。接地装置应优先利用建筑物的基础做自然接地体。其接地电阻要满足共用接地所有设备的最小值要求。当接地电阻达不到要求时应增加人工接地体,增加的人工接地体应采用环形地网。埋于土壤中的人工垂直接地体应采用热镀锌角钢,水平接地体应采用热镀锌扁钢,并做好防腐处理。监控机房应设置在建筑物低层中心部位。机房设备应远离直击雷引下线,机房接地引入线不能由接闪器引下线直接引入,直接引入将导致雷电流进入室内电子设备,造成严重损坏。所有设备的金属外壳、机柜、机架、屏蔽线外层均应以最短的距离作等电位连接。当机房面积不大于100平方米,监控设备数量不多且能集中布置时,监控机房的等电位连接方式应根据建筑物电子信息系统防雷技术规范GB50343-2012的要求,选用S型结构作等电位连接。监控设备仅通过等电位连接母排与共用接地系统连接,形成单点等电位连接的星形连接结构。

二、视频监控设备对直击雷防护

安装于建筑物上的视频监控设备要尽量利用建筑物原有的直击雷防护装置进行防护。独立安装的视频监控设备,条件允许的情况下应独立设置直击雷防护装置。为减少雷电电磁感应的影响,视频监控设备应远离接闪器不少于1 m的距离安装。并且设备的电源线和信号线应分开穿金属管敷设,金属管应可靠接地,并离直击雷引下线不少于1 m的距离。

三、传输线路的屏蔽

在敷设传输线路时,为了防止直击雷对传输线路造成损害,传输线路应外套金属屏蔽层埋地敷设,传输线路不应架空敷设。为了防止电磁感应,信号线与电源线应全长分开敷设。传输线路的整个金属屏蔽层应保证电气连通,且金属屏蔽层应至少在两端作等电位连接。如果监控的前端设备离建筑物距离比较远,此时如果采用全程套金属屏蔽层埋地敷设的方式所需费用比较大,此时可分别在传输线路连接前端设备前和进入建筑物前外套金属屏蔽层埋地引入,但外套金属屏蔽层埋地的最少长度L不得小于15米且应大于2 (ρ为土壤电阻率),两处的金属屏蔽层均应进行等电位连接。

四、视频监控防雷器的选择

视频监控设备的信号线及电源线须安装防雷器进行防护。其中视频监控机房使用的电源线路应至少实施三级防雷器激进型防护。第一级的防雷器应安装在建筑物内总配电箱的市电进线处;第二级的防雷器应安装在视频监控机房所在楼层总配电箱的电源进线处;第三级的防雷器应安装在视频监控机房的总电源配线处。所选防雷器的冲击电流和标称放电电流参数应根据雷电防护级别进行选择。雷电防护级别应按防雷装置拦截效率E确定并应符合下列规定:
  1)A级:E应大于0.98。
  2)B级:E应大于0.90且小于或等于0.98。
  3)C级:E应大于0.80且小于或等于0.90。
  4)D级:E应小于或等于0.80。

信号线路防雷器应根据线路的接口形式、传输带宽、传输速率、特性阻抗工作电压和工作频率等参数,选择插入损耗小、分布电容小、并与纵向平衡、近端串扰指标适配的防雷器。

视频监控设备的雷电防护,具有着较强的综合性、复杂性和代表性,要从直击雷防护、接地和等电位连接、合理的布线和屏蔽、安装多级防雷器等方面进行防护,统一协调外部防雷措施和内部防雷措施,尽量做到安全可靠、技术先进、经济合理。
此文关键词:视频监控防雷
