防雷器的工作原理

文章来源: 雷文泰防雷器人气:374发表时间:2018-02-28 21:06:36

防雷器的作用是限制通过线路进入设备的雷电压和雷电流,保护设备不受雷电损坏。防雷器的工作原理分为两种:一种是限制电压,另一种是限制电流。限制电压分为降低电压幅值,平缓电压陡度,或者两种兼而有之。

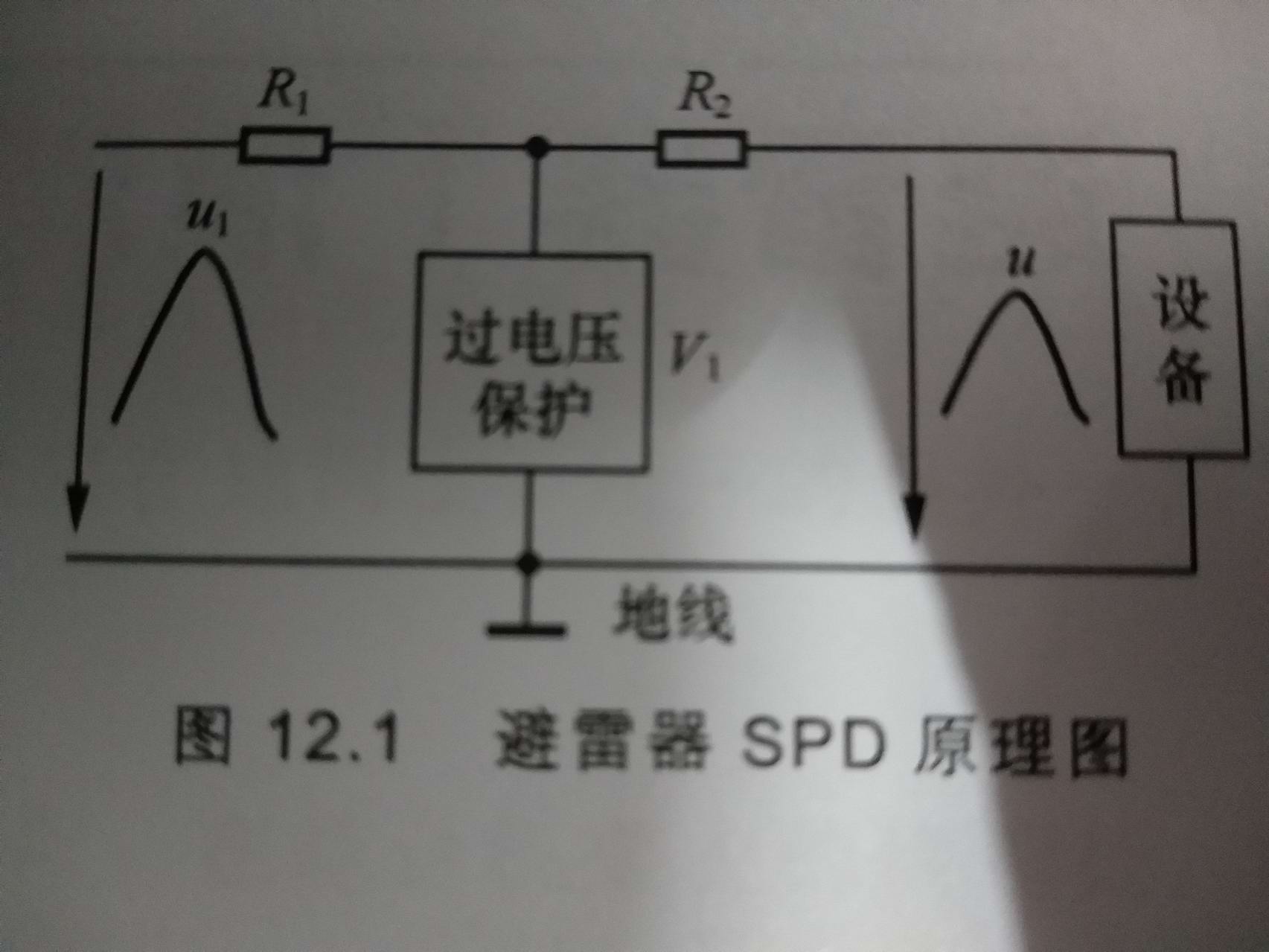

防雷器原理

防雷器原理


防雷器的原理如上图所示,图中V1是防雷器,起过电压保护作用,R1和R2是线路阻抗。如果没有防雷器,当外面过电压u1入侵时,加在设备上的电压为u1.现在由于V1的限压作用,则由u1变为u,u成为残余电压,简称残压,u远小于u1,因此起到了保护的作用。u越小,则保护的效果越好。作为选择原则,一般要求残压u小于设备可承受电压,设备可承受电压也就是设备的耐雷能力,或成为耐雷水平。


由上面的防雷器工作原理可看出,设备要受到防雷器保护不损坏,设备本身也要具有一定的耐雷击能力,否则防雷器起不到作用。只要防雷器的保护性能要与设备的耐雷水平配合好,才能达到理想的防雷效果。
