网络二合一防雷器技术参数与安装
文章来源： 雷文泰防雷器人气：3078发表时间：2019-07-13 11:02:22【小中大】
网络二合一防雷器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将感应过电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。雷文泰防雷器与大家分享一下网络二合一防雷器的技术参数与安装使用。

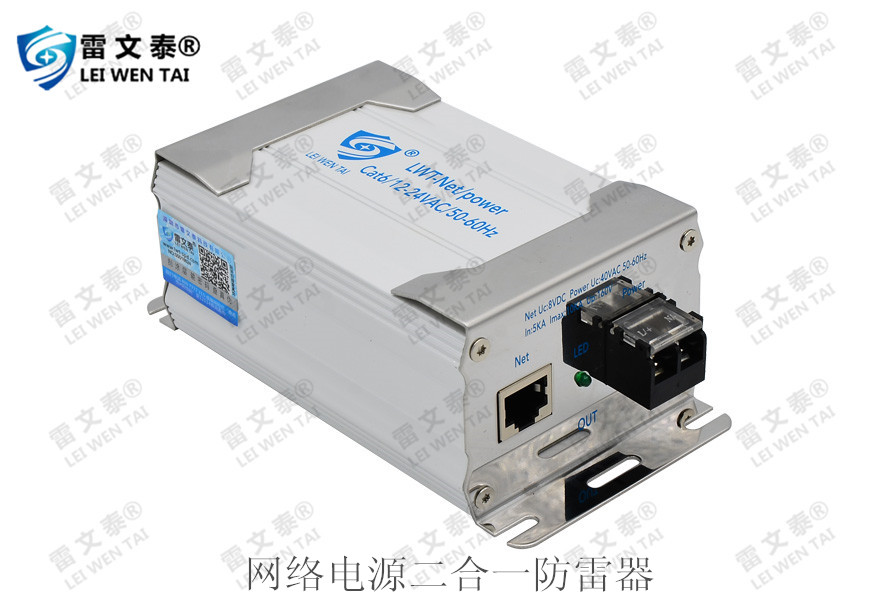

网络二合一防雷器
一、网络二合一防雷器技术参数
1、网络二合一防雷器使用环境：
温度范围：-40℃—70℃；相对湿度：≤95％；大气压：70KPa—106KPa
2、电源技术参数
接口类型:接线端子
额定电压Un:12V
最大持续工作电压Uc:15V
电压保护水平（V）:200
标称通流容量In(kA, 8/20μs):10
最大通流容量Imax(kA,8/20μs):20
响应时间(ns):≤25
3、网络技术参数
接口类型：RJ45
额定电压Un：5V
最大持续工作电压Uc：6V
电压保护水平（V）：20
传输速率Vs：100Mbps
标称通流容量In(kA, 8/20μs)：2.5
最大通流容量Imax(kA,8/20μs)：5
响应时间(ns)：≤25
插入损耗(dB)：≤0.2
二、网络二合一防雷器的安装使用

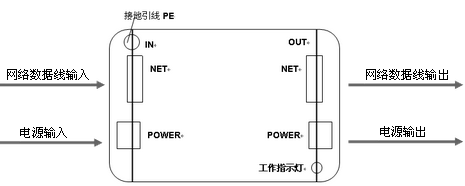

网络二合一防雷器安装接线图
1、将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
2、将保护器接入被保护设备前端，必须连接可靠。
3、将保护器的接地线尽可能短地连接到机房保护接地母线上。
4、安装使用注意事项
a、保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
b、若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
c、用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
此文关键词:网络二合一防雷器
