三项电源防雷器参数与安装注意事项

文章来源: 雷文泰防雷器人气:232发表时间:2018-02-07 21:54:32

三相电源防雷器标称通流容量为20kA~40kA的三相电源防雷器适用于各种电源系统(如UPS电源、机房电源等)的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。雷文泰防雷器这里分享一下三项电源防雷器参数特点与安装注意事项。

三项电源防雷器

三项电源防雷器


三项电源防雷器参数

型号:LWT-B60
SPD端口:一端口
SPD类型:电压开关型
额定电压Un:220v
最大持续运行电压:380v
标称电流(8/20μS)In:30KA
雷电冲击电流(8/20μS):60kA
电压保护水平Up:≤2kV
温度范围:-40℃…+85℃
接线尺寸:16-35mm2
外壳材料:UL94V0
相对湿度:<95%
安装:35mm标准导轨

防护等级:IP20




三项电源防雷器安装注意事项

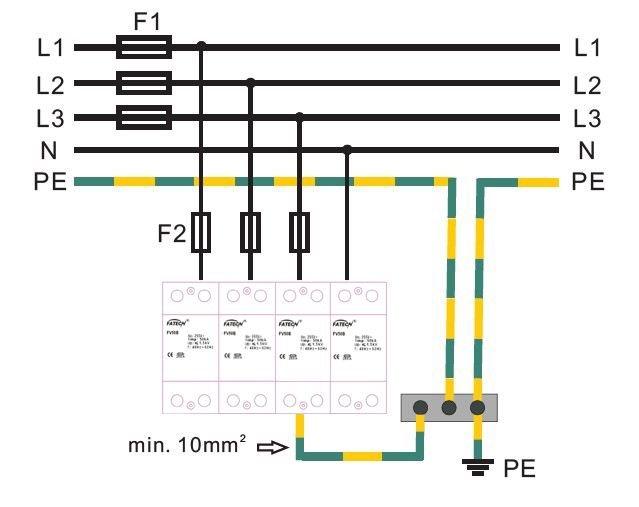

三项电源防雷器安装接线图

三项电源防雷器安装接线图



1.安装前必须切断电源,严禁带电操作;
2.防雷箱可悬挂在墙上或水平放置;
3.安装时请根据安装示意图所示连接,其中L1、L2、L3为相线,N为零线,PE为地线,切勿错接。安装完成后,检查工作状态是否正常;
4.防雷箱使用期间,应定期检测并查看指示灯工作状态:指示灯呈绿色,防雷箱工作正常;指示灯呈红色,防雷箱出现故障,应及时维修或更换;
5.连接线应采用不小于6mm的多股铜线,且要求短、粗、直;
6.非专业人员请勿拆卸。
