三合一防雷器，也称组合防雷器、监控多功能防雷箱，是指监控系统中摄像机端的集视频防雷和电源防雷为一体的防雷设备。雷文泰防雷器在这里给大家分享一下三合一防雷器的接线图和注意事项。
三合一防雷器
监控信号防雷器，通常是将将视频/网络信号防雷器、控制信号防雷器、电源防雷器合为一体，成为摄像装置、监控系统和视频设备的新一代小型化、多功能组合防雷产品，采用新型防雷元件，构成多重保护电路，适用于各种设备的专用防雷装置和接口形式。

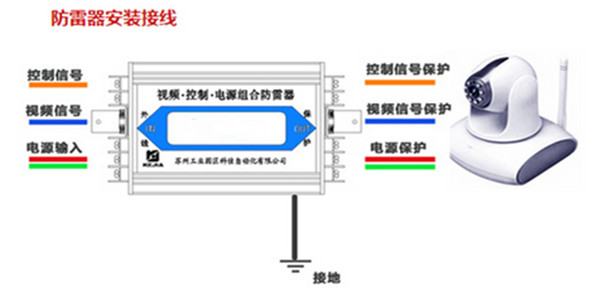

三合一防雷器接线图
三合一防雷器注意事项
1、基础防雷平面图引下线的标注应与屋面防雷平面图引下线上下一致（引下线最好不拐弯，如非要拐弯，须注明如何转换）。另外，建筑物的四个屋角和阳角处，应设防雷引下线，其它引下线根据间距要求布设均匀。
2、不提倡利用建筑物顶的女儿墙和护栏内的钢筋作为接闪器，因为当出现雷击时，混凝土表层要击出小洞和碎块，面层越厚，雷击点的洞越大，碎块也增加，这样容易导致碎块脱落，容易造成附近人员、车辆的危险。
3、原则上电涌保护器和等电位连接位置应在各防雷区的交界处，但当线路能承受预期的电涌电压时，电涌保护器可安装在被保护设备处。
4、电浪涌保护器应使用经过广东省雷电防护管理办公室备案产品和备案有效期内的产品，建议设计时把备案号写进去，便于审查。
5、根据市供电局要求新建建筑物住宅楼电浪涌保护器安装必须单独设置箱体，经与市供电局协商确定将防雷箱（暗装箱体尺寸为：箱内长340mm、宽240mm、深120mm，面表长405mm、宽305mm），防雷箱安装在楼道供电局的计量电能集表箱边（最好靠近刀板闸一侧），请在各单元或楼层集表箱边放置此防雷箱和相应的电浪涌保护器。
