电源防雷器安装接线要求

文章来源: 雷文泰防雷器人气:2729发表时间:2019-07-08 21:54:59

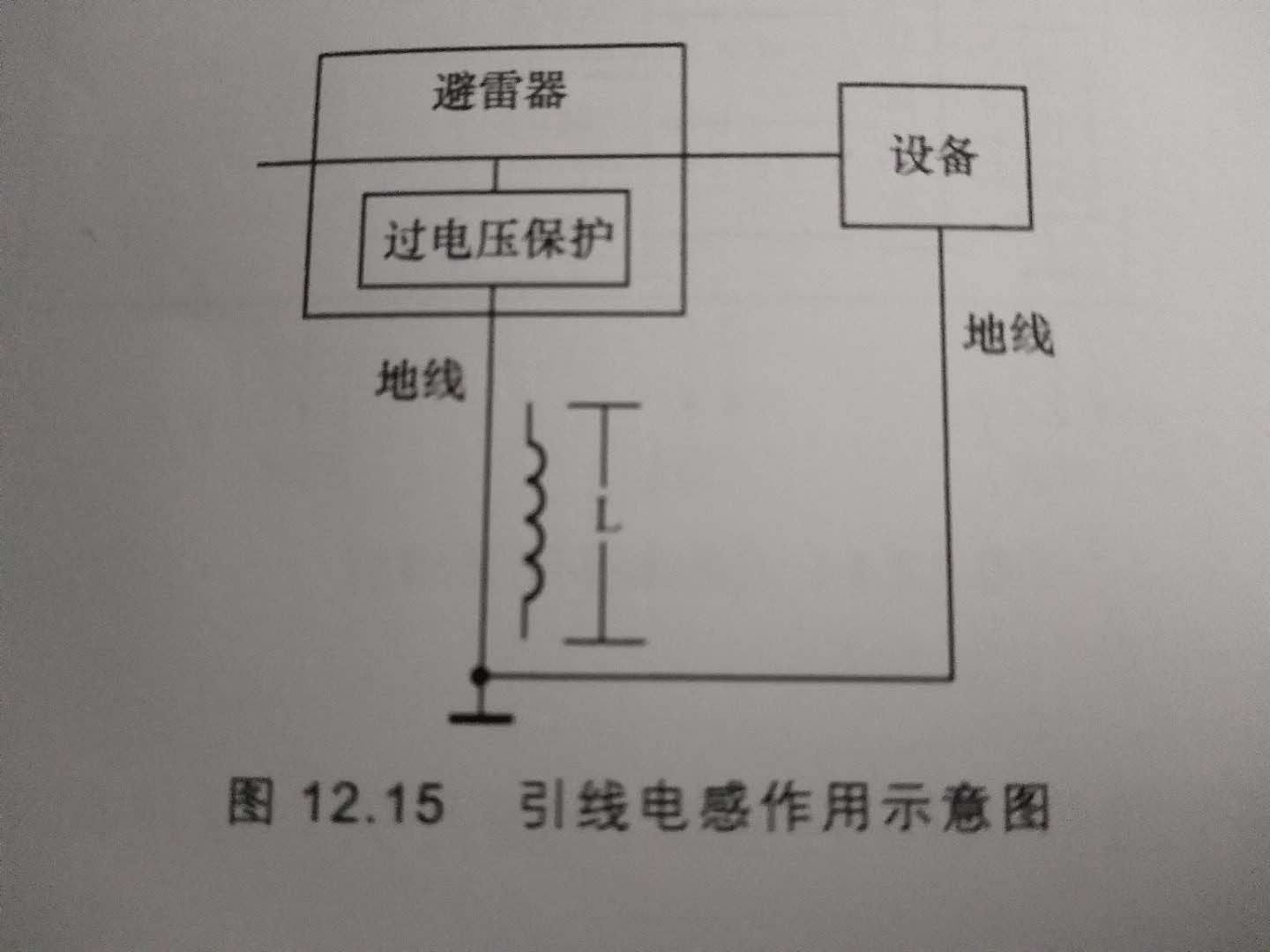

电源防雷器安装接线要求是指电源防雷器应正确安装才能起到防雷作用,实践中,最主要的是引线(包括地线)长度。如下图所示,引线相当于一个电感,太长时,电感上的压降很大,电源防雷器残压再低也没作用。

电源防雷器安装要求

电源防雷器接线要求


假如地线长度为5m(电感约uH/m),雷电流为8/20us、5KA,则电感上压降约为3KV,这个电压已远远大于电源防雷器残压,电源防雷器的作用被大大降低。


另外,并联型电源防雷器最好按开尔文方式接线。这样可以减少引线电感产生残压问题。

此文关键词:电源防雷器
