摄像机三合一防雷器应用于公共场所、各种楼宇、机场、海关、军事基地等各种重要安防设施的室内、室外监控摄像枪的防雷击电磁脉冲保护。三合一防雷器用于带云台摄像枪，安装在监控系统前端的摄像机尾部，位置与摄像机越近越好，原则上0.5M距离内，并做好接地处理。

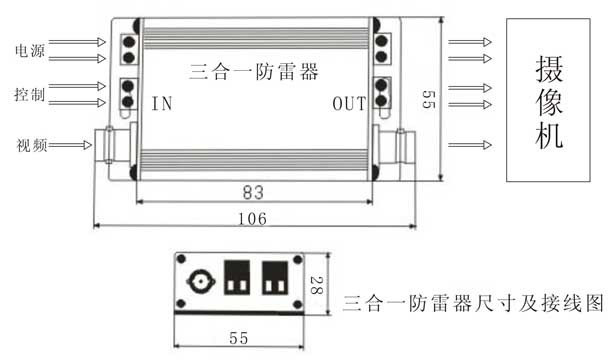

摄像机三合一防雷器安装图
摄像机三合一防雷器安装方法：
1、三合一防雷器串联安装在摄像机电源线、信号控制线、视频线上，输出端与视频摄像机连接，安装时最好与摄像机距离不超过50cm。
2、电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。其中电源线路的“L”为火线，“N”为零线。
3、视频信号连接：输入端与信号通道相连，输出端与视频摄像机相连，不得接反。接口一定要锁紧。
4、控制信号连接：每组使用一对信号线，接标识“信号”的端子。
5、适于室内运行，如安装在室外时，应加装防水箱或安装在摄像机防雨罩内。
6、所有接线必须牢固及可靠电气联接。三合一防雷器连接线：BVR≥1.5mm2，接地线：BVR≥2.5mm2。
7、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω。
