电源防雷器如何分级

文章来源: 雷文泰防雷器人气:266发表时间:2018-02-21 17:02:05

只做单级防雷可能会因雷电流过大而导致的泄流后残压过大破坏设备或者保护能力不足引起的设备损坏。针对某些强雷区或重要场所还应做第四级电涌保护。电源系统采用多级保护,从供电系统的入口(比如建筑物的总配电房)开始逐步进行电涌能量的吸收,对瞬态过电压进行分阶段抑制。可有效防范从直击雷到工业浪涌的各级过电压的侵袭。

电源防雷器

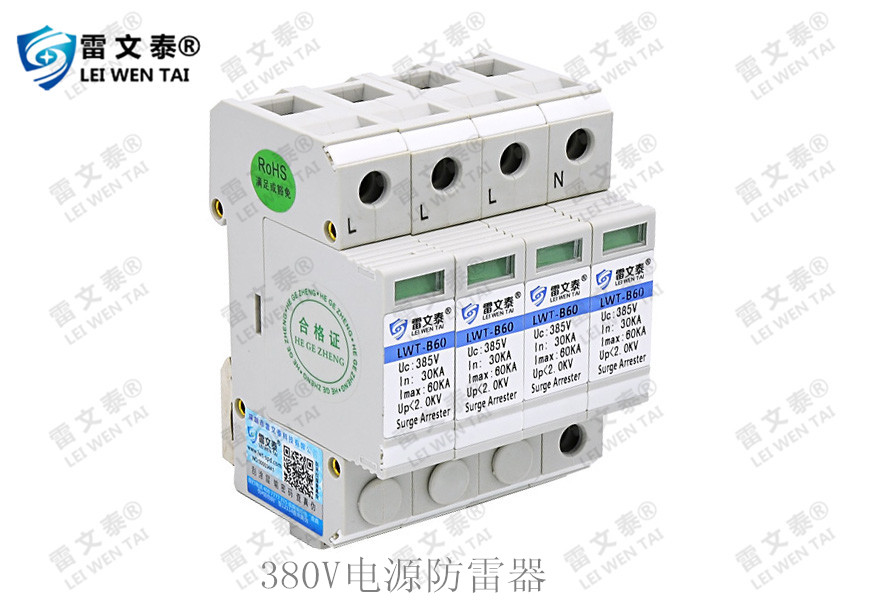

380V电源防雷器


防雷器分级问题正是考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素对防雷等级进行区分的。例如对电源防雷的等级划分:


级别
波形
通流
安装位置
后续设备耐压值
第一级防雷保护
10/350us波
≥25KA
进线端
<2.5KV
第二级防雷保护
8/20us波
≥80KA
分配端
<2.0KV
第三级防雷保护
8/20us波
≥10KA
设备端
<1.5KV

注意:各级防雷保护应考虑不同防雷分区内后续设备耐压值以及对于从不同防雷分区埋地进入的电源线路传导远端雷击的情形,对电磁环境要求较高的场所或设备还应考虑雷电波的反射等因素。


第一级防雷器可以对于直接雷击电流进行泄放,或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放,对于有可能发生直接雷击的地方,必须进行CLASS—I的防雷。

目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区,将数万至数十万伏的浪涌电压限制到2500—3000V。入户电力变压器低压侧安装的电源防雷器作为第一级保护时应为三相电压开关型电源防雷器,其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的最大冲击容量,要求的限制电压小于1500V,称之为CLASS I级电源防雷器。

第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备,对于前级发生较大雷击能量吸收时,仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来,需要第二级防雷器进一步吸收。同时,经过第一级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP,当线路足够长感应雷的能量就变得足够大,需要第二级防雷器进一步对雷击能量实施泄放。

目的是进一步将通过第一级防雷器的残余浪涌电压的值限制到1500—2000V,对LPZ1—LPZ2实施等电位连接。分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器,其雷电流容量不应低于20KA,应安装在向重要或敏感用电设备供电的分路配电处。这些电源防雷器对于通过了用户供电入口处浪涌放电器的剩余浪涌能量进行更完善的吸收,对于瞬态过电压具有极好的抑制作用。该处使用的电源防雷器要求的最大冲击容量为每相45kA以上,要求的限制电压应小于1200V,称之为CLASS II级电源防雷器。一般用户供电系统做到第二级保护就可以达到用电设备运行的要求了

第三级防雷器是对LEMP和通过第二级防雷器的残余雷击能量进行保护。目的是最终保护设备的手段,将残余浪涌电压的值降低到1000V以内,使浪涌的能量有致损坏设备。
