防雷器常用元件工作原理
文章来源： 雷文泰防雷器人气：1890发表时间：2018-01-02 21:34:13【小中大】
防雷器是通过现代电学以及其它技术来防止被雷击中的设备的损坏。防雷器里面的元器件也是起到这样的作用、正常工作时，开关元件是断开的；当雷击浪涌来的时候，开关元件导通，将浪涌电流泄放到大地，从而保护了电子设备免受浪涌冲击损坏。防雷器的主要元件包括：1.压敏电阻 2.放电管 3.放电间隙 4.抑制二极管 5.退耦器。下面雷文泰防雷器来主要讲一下这些防雷器常用元件的工作原理。

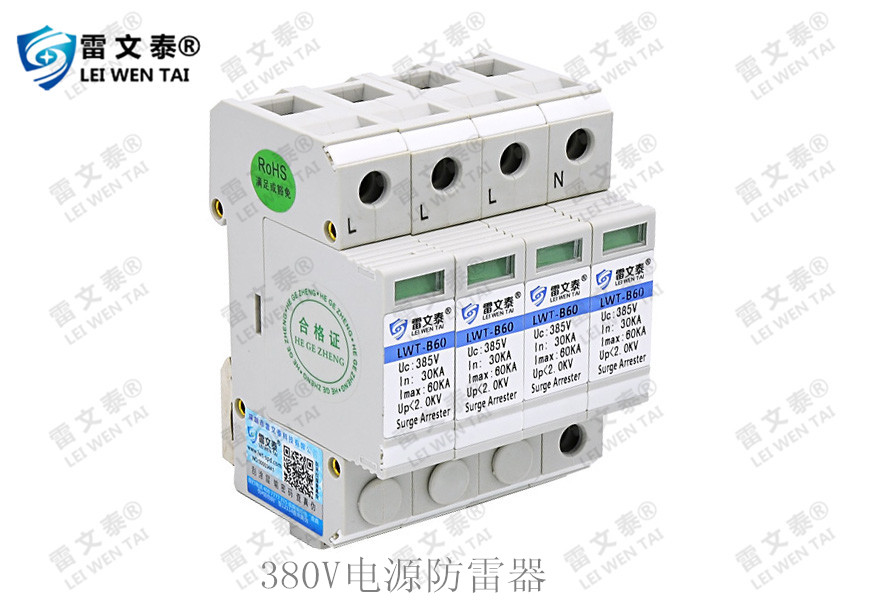

电源防雷器
一、防雷器里的压敏电阻

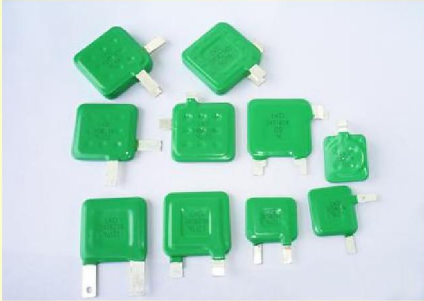

防雷器压敏电阻
它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。它的工作原理相当于多个半导体 P-N 的串并联。压敏电阻的特点是非线性特性好 2 (I=CUα中的非线性系数α),通流容量大(~2KA/cm ),常态泄 -7 -6 漏电流小(10 ~10 A),残压低(取决于压敏电阻的工作电压和通 -8 流容量),对瞬时过电压响应时间快(~10 s),无续流。 压敏电阻的最大特点是当加在它上面的电压低于它的阀值“UN”时， 流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过 它的电流激增，相当于阀门打开。利用这一功能，可以抑制电路中经 常出现的异常过电压，保护电路免受过电压的损害。
二、防雷器放电管
防雷器放电管
它是由相互离开的一对冷阴板封装在充有一定的惰性气体 (Ar)的玻璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内 还有助触发剂。这种充气放电管有二极型的，也有三极型的 。 气体放电管具有载流能力大、响应时间快、电容小、体积小、成本 低、性能稳定及寿命长等特点;缺点是点燃电压高，在直流电压下不能恢复截止状态，不能用于保护低压电路，每次经瞬变 电压作用后， 性能还会下降。
三、防雷器放电间隙
它一般由暴露在空气中的两根相隔一定间隙的金属棒组成其中一根 金属棒与所需保护设备的电源相线L1或零线(N)相连，另一根金 属棒与接地线(PE)相连接，当瞬时过电压袭来时，间隙被击穿，把 一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。 这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单， 其缺点时灭弧性能差。改进型的放电间隙为角型间隙，它的灭弧功 能较前者为好，它是*回路的电动力F作用以及热气流的上升作用而 使电弧熄灭的。
四、防雷器的抑制二极管

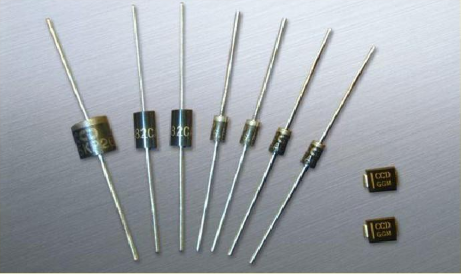

抑制二极管
抑制二极管简称TVS,是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的 速度，将其两极间的高阻抗变为低阻抗，吸收高达数千 瓦的浪涌功率，使两极间的电压箝位于一个预定值，有 效地保护电子线路中的精密元器件，免受各种浪涌脉冲 的损坏。由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点。
五、防雷器的退耦器

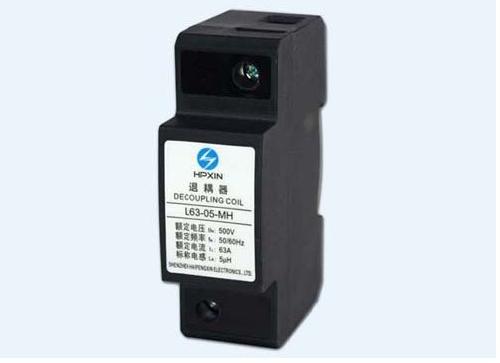

退耦器
适用于下列情况： 1. 前级防雷器为开关型，后级为限压型，两级之间线缆长度小于10米 时； 2. 前级、后级防雷器都为限压型，两级之间线缆长度小于5米时。 本产品串接于两极之间，起到能量配合的作用(即为了保证响应速度 快但通流能力小的后级防雷器在工作时通过的能量不超过自身最大承受能 量，并把余下的更大的能量及时交换到反应慢但通流能力大的前级防雷器 上),主要用在小型机房、野外基站、单台设备等等。
防雷器抑制二极管特点： ◆以电感代替所需的导线长度，协调前后两级防雷器动作 ◆减少电磁感应干扰，令级间防雷器动作相响应更紧凑 ◆标准模块化设计，35MM导轨安装，使用方便。
