配电系统防雷器的选择

文章来源: 雷文泰防雷器人气:2386发表时间:2019-07-30 14:46:04

防雷器又称电涌保护器,是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。用于限制瞬态过电压和泄放浪涌电流的电器,他至少包含一个非线性元件。

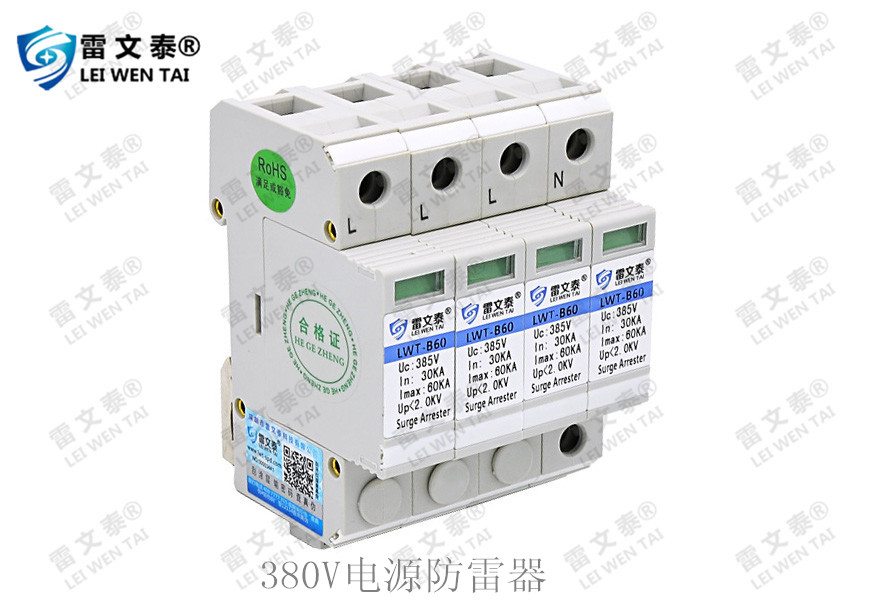

电源防雷器

电源防雷器


一、防雷器的组成、原理和分类

防雷器的基本元件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等组成。按其工作原理分为电压开关型SPD、限压型SPD和组合型SPD,其工作原理为:把窜入电力线、信号线的瞬时过电压限制设备所能承受的范围内,或将强大的雷电电流引入地,保护被保护设备或系统不受冲击而损坏。

二、防雷器的主要性能和指标

1、电压保护水平(Up)
电压保护水平是表征浪涌保护器限制接线端子间电压性能的参数,该值应大于限制电压的最高值。

2、标称放电电流(In)
流过浪涌保护器,具有8/20μs波形的电流峰值,用于浪涌保护器的Ⅱ类试验以及Ⅰ类、Ⅱ类试验的预处理实验。

3、冲击电流(Iimp )
由电流峰值Ipeak、电荷量Q和比能量W/R三个参数定义的电流,用于浪涌保护器的I类实验,典型波形为10/350us.

三、配电系统的雷电防护等级划分和雷击风险评估

为防止雷电电流流经引下线和接地装置时产生的高电位对附近金属物或电子系统线路的反击,防止雷电电磁脉冲对建筑内电子信息系统造成的危害,其中很重要的一项技术措施为在电气系统中合理的设置防雷器,上面的文章就是结合规范要求及防雷器开发工程师平时设计经验,系统的总结了浪涌保护器的设置原则,性能参数确定和安装规定等等内容。
