电源系统防雷标准是以国标GB40343规定的A及防护标准设计。由于电源系统防雷分级防护需要10-15米的距离才能使第1,2,3，4级分级防护的原则。下面雷文泰防雷器给大家分享一下：

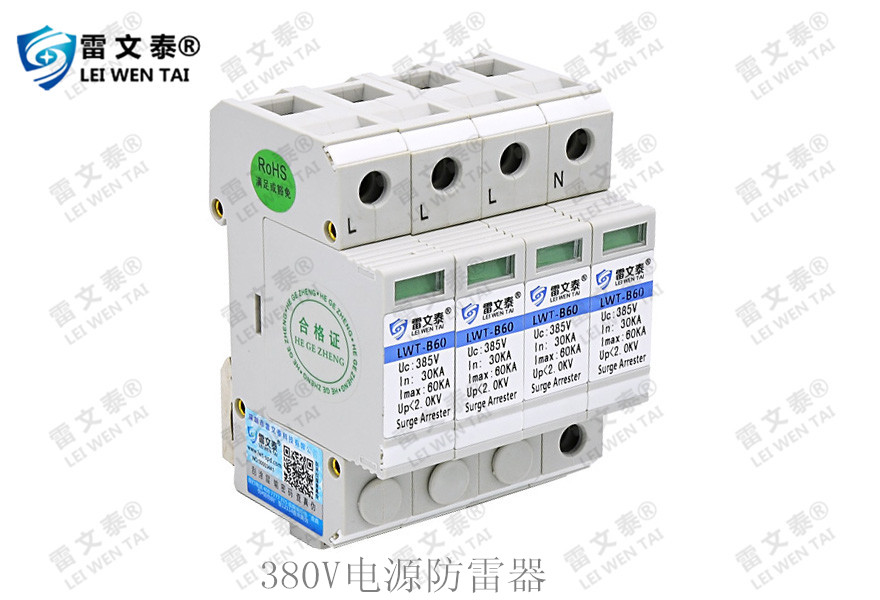

电源防雷器
一、电源系统一级防雷标准：
主要是防止输电线上由雷电电磁脉冲和雷电电磁感应引起的过电压给设备带来的危害，根据机房的实际情况我们在电源室主配电箱ups输入后端 (防雷分区的LPZ0B-LPZ1区，国标规定此区间必须加装8/20μs测试波形的避雷器不小于60KA)加装第一级避雷器并入配电箱开关出口。
主要技术参数：
工作电压AC385V；最大雷电通流量(8/20μs)120KA/线；响应时间≤25ns；限制电压≤1.5KV；接线端并联形式连接；安装方式 35MM导轨。适用于大楼进户三相电源的第一级保护。
安装位置：UPS输入端。
连接方式：并联。
作用：泻流防护。
二、电源系统二级防雷标准：
在UPS输出端（2楼机房配电箱）加装第二级电源避雷器。
主要技术参数：
工作电压AC385V；最大雷电通流量(8/20μs)80KA/线；响应时间≤25ns；限制电压≤1KV；接线端并联形式连接；安装方式 35MM导轨。适用于大楼进户三相电源的第二级保护。
安装位置：UPS输出端（2楼机房配电箱）。
连接方式：并联。
作用：限压防护。
三、电源系统三级防雷标准
依据防雷设计原理以及雷区的划分，再根据机房的实际配线情况，应在机房设备机柜加装第三级电源SPD浪涌过压保护器。
主要性能参数：
工作电压AC220V；标陈雷电通流量(8/20μs)20KA；最大雷电通流量(8/20μs)40KA；响应时间≤25ns；限制电压0.8KV；接线端并联形式连接；适用于机房电源的第三级保护。
四、电源系统四级防雷标准
网络设备插座安装专用防雷插座。
主要作用是：防止楼内电源线路感应到的过电压侵入计算机，并做为网络设备在电源线路雷电防护的第四重保护措施。
主要性能参数：
工作电压AC220V；标陈雷电通流量(8/20μs)5KA；最大雷电通流量(8/20μs)10KA；响应时间≤25ns；限制电压0.7KV；接线端并联形式连接；适用于机房电源的第四级保护。
