电源防雷器是电源系统最有效的防雷措施。使用电源防雷器需要注意三个问题：1、安装位置；2、电源防雷器性能；3、电源防雷器安装要求。下面雷文泰防雷器给大家具体讲解一下。

电源防雷器

一、电源防雷器安装位置

电源防雷器安装位置是指什么地方应安装电源防雷器，如下图所示。10KV变压器输出端一般要安装电源防雷器，但不是必须要安装。这是因为变压器高压侧装了防雷器，如变压器又在通信大楼内，且大楼内低压配电柜线路很短，低压配电柜又安装了防雷器，这时就不需要安装电源防雷器了。

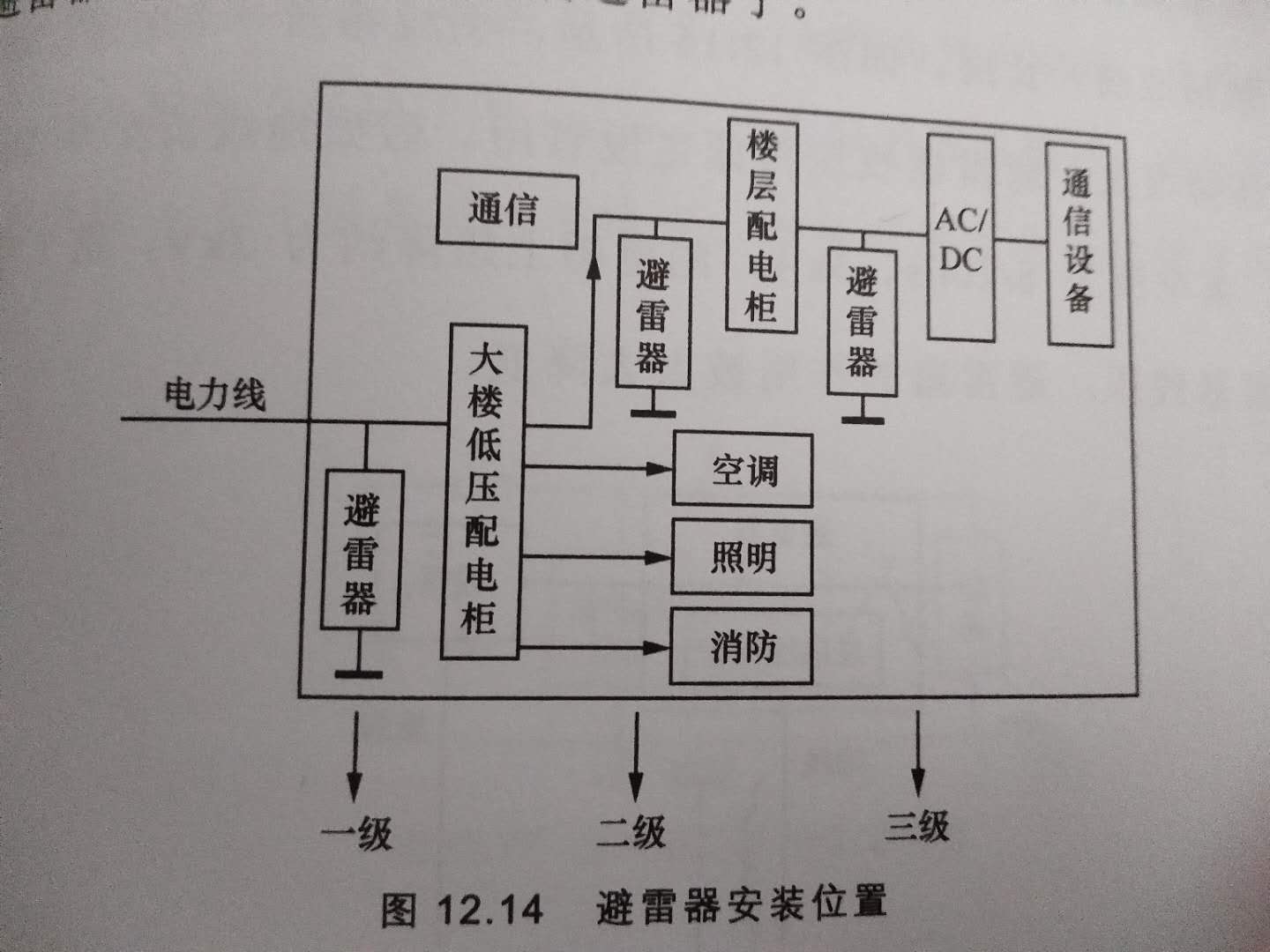

电源防雷器安装位置

低压配电柜是整个通信大楼的电源控制开关，低压配电柜一般应该安装电源防雷器。通信设备或者其它设备，当它们离前一级防雷器距离较长，如超过20m,一般要安装电源防雷器。如果通信电源直流线路较长时，可安装电源防雷器。

电源防雷器安装应该根据雷海情况、设备防雷能力等因素考虑，不能到处安装，这样既不经济，也不科学。

二、电源防雷器的性能

性能是指电源防雷器的性能指标，其主要防雷指标是残压，残压越低，防雷效果越好。耐雷电流能力也很重要，其值不能太低。电源防雷器性能要求及安装位置的具体要求有相关标准，如YD/T 1235.1、YD5098、CA 173和IEC61643等。

三、电源防雷器安装接线要求

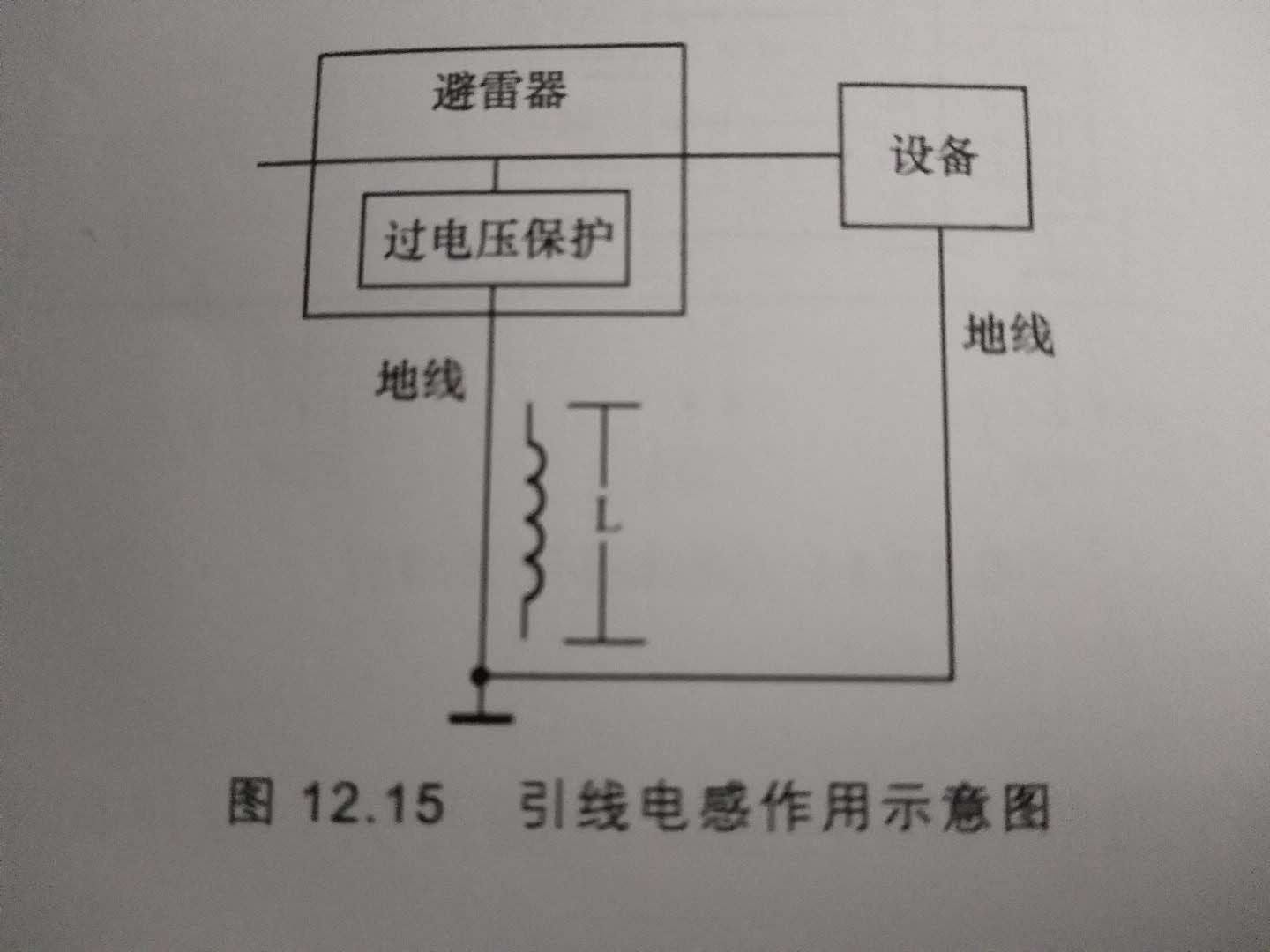

电源防雷器安装接线要求是指防雷器应正确安装才能起到防雷作用，实践中，最主要的是引线（包括地线）长度。如下图所示，引线相当于一个电感，太长时，电感上的压降很大，电源防雷器残压再低也没用。假如地线长度为5m（电感约uH/m）,雷电流为8/20us、5KA，则电感上压降约为3KV，这个电压已远超于电源防雷器的残压，防雷器的作用被大大降低了。

电源防雷器接线要求

另外，并联行电源防雷器，最好按开尔文方式接线，这样可以减少引线电感参数残压问题。
