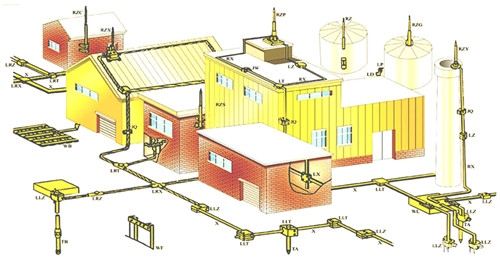

防雷接地装置是由接闪器、引下线、接地体三大部分构成。接地体大致分为人工接地体和利用深基础做接地体两种。(1)人工接地体：因房屋屋面大小不同而设置一至几组接地体，每组一至几根镀锌角钢∠50×50×5长2.5米，间隔3米打入潮湿的地下土里，顶部低于自然地面0.7米，以镀锌扁钢40×4焊连，覆盖回填土，并以镀锌元钢引出地上连接测试卡盒，上接引下线。(2)利用深基础做接地体：高层建筑，利用柱子钢筋做引下线，应不少于两根钢筋，与桩的纵向钢筋或筏板的钢筋相焊接，桩与桩间的地梁钢筋也必须焊连。凡焊连处，不少于两根Φ12，焊缝长不少于8d。下面雷文泰防雷器给大家分享一下防雷接地装置的安装规定。
接地装置
一、人工防雷接地体在土壤中的埋设深度不应小于0.5m，宜埋设在冻土层以下。水平接地体应挖沟埋设，钢质垂直接地体宜直接打入地沟内，其间距不宜小于其长度的2 倍并均匀布置，铜质和石墨材料接地体宜挖坑埋设。
二、垂直防雷接地体坑内、水平接地体沟内宜用低电阻率土壤回填并分层夯实。
三、防雷接地装置宜采用热镀锌钢质材料。在高土壤电阻率地区，宜采用换土法、降阻剂法或其它新技术、新材料降低接地装置的接地电阻。
四、钢质防雷接地装置应采用焊接连接。其搭接长度应符合下列规定：
1 扁钢与扁钢搭接为扁钢宽度的2 倍，不少于三面施焊；
2 圆钢与圆钢的搭接为圆钢直径的6 倍，双面施焊；
3 圆钢与扁钢搭接为圆钢直径的6 倍，双面施焊；
4 扁钢和圆钢与钢管、角钢、互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件；
5 焊接部位应作防腐处理。
五、铜质防雷接地装置应采用焊接或熔接，钢质和铜质防雷接地装置之间连接应采用熔接方法连接，连接部位应作防腐处理。
六、防雷接地装置连接应可靠，连接处不应松动、脱焊、接触不良。
七、防雷接地装置施工完工后，测试接地电阻值必须符合设计要求，隐蔽工程部分应有检查验收合格记录。
