防雷器是用来保护设备免受雷击的电子产品，雷击的损坏程度非常恐怖，如果防雷器安装不注意就不能起到保护设备的作用，所以所有的防雷器安装必须要有注意事项，安装防雷器的布线要求也比较严格，下面雷文泰防雷器来给大家简单讲一下防雷器安装和布线要求。

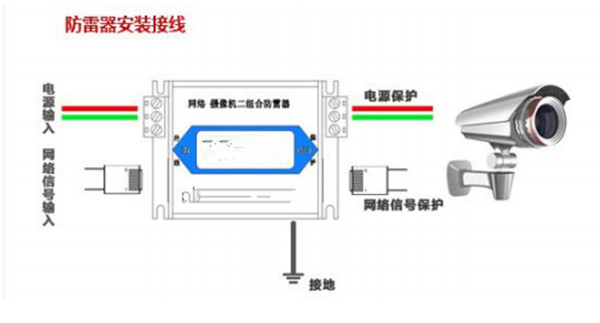

网络二合一信号防雷器安装接线图

一、防雷器安装要求

1 防雷器安装时尽量靠近被保护设备，尤其是信号防雷器与设备间距离不大于1米。

2 电源防雷器安装基本都是采用对地并联连接。
3 信号防雷器安装基本都是采用串联连接。
4 防雷器安装必须注意方向，尤其是信号防雷器，所有信号防雷器的输出（OUT）端都是连接被保护设备。
5 带地线的防雷器安装时，防雷器上的地线必须与接地引线焊接，并用绝缘胶布包裹。
6 信号防雷器的接地引线一般采用多股绝缘铜线，截面积应不小于1.5mm2，组合型机架式防雷器不应小于6 mm2。

二、防雷器安装布线要求

1 防雷器安装整个布线须采取屏蔽处理，或埋地布线，并将屏蔽层两端接地。
2 进出建筑物的线路必须采取埋地并采取屏蔽措施，绝对禁止架空进出。
3 防雷器安装布线必须远离电话或其它电源等线路，以防其它未作防雷的线路上的感应效应对信号线路产生二次感应，标准要求参考国标GB50198-94。
4 防雷器安装时带金属加强芯的光纤作信号传输时，应对金属加强芯两端接地。
